Гидроцилиндры с полым штоком
Гидроцилиндры двухстороннего действия с полым штоком — универсальное средство при проведении ремонта и натяжения.
Производство гидроцилиндров из высокопрочной стали позволяет свести к минимуму риск повреждения потребителем. Для надежной работы гидроцилиндра рекомендуется оснащение гидравлической системы манометрами.
Конструкция
Конструкция гидроцилиндра позволяет создавать при работе как сжимающее (стягивающее) так и растягивающее усилие.
Полый шток позволяет располагать растягиваемую арматуру внутри гидроцилиндра, что благоприятно способствует созданию осевых усилий в арматуре и снижает риск создания в арматуре изгибных нагрузок.
Защитное уплотнение штока предотвращает загрязнение гидроцилиндра и приводит к увеличению ресурса. Для транспортировки цилиндры оборудованы рукоятками.

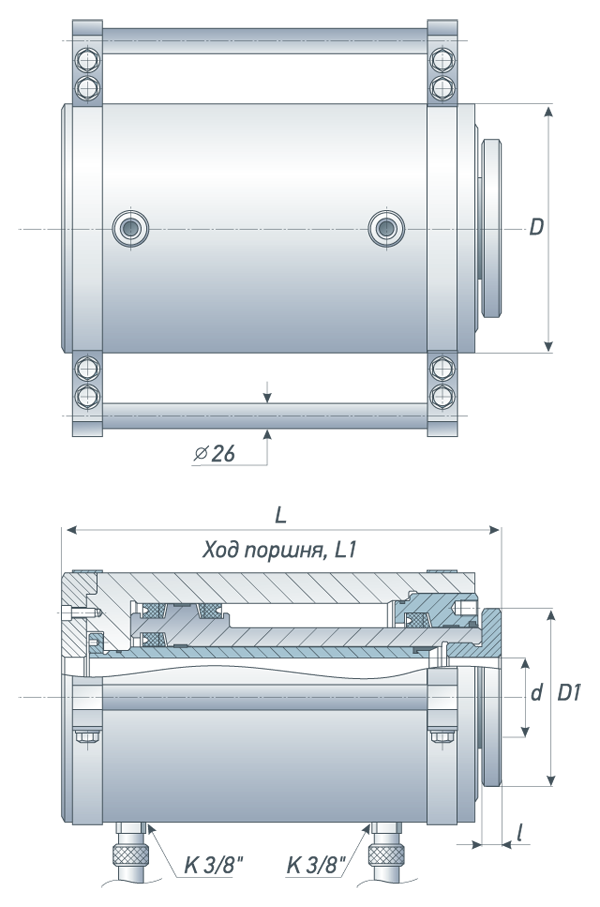

Основные размеры
| Номер модели | Размеры в миллиметрах | |||||
|---|---|---|---|---|---|---|
| L | L1 | l | D | D1 | d | |
| ГЦП-140-80-150 | 445 | 160 | 20 | 250 | 180 | 80 |
| ГЦП-150-115-250 | 520 | 250 | 20 | 290 | 220 | 115 |
Маркировка гидроцилиндра
ГПЦ- | 140- | 80- | 150 |
|---|---|---|---|
1 | 2 | 3 | 4 |
- Цилиндр гидравлический с полым штоком
- Номинальное усилие гидроцилиндра на растяжение, тс.
- Диаметр отверстия в штоке, мм.
- Ход штока гидроцилиндра, мм.
Примечание: Номинальное усилие указано при давлении
в гидросистеме 70МПа (700 кгс/см2).

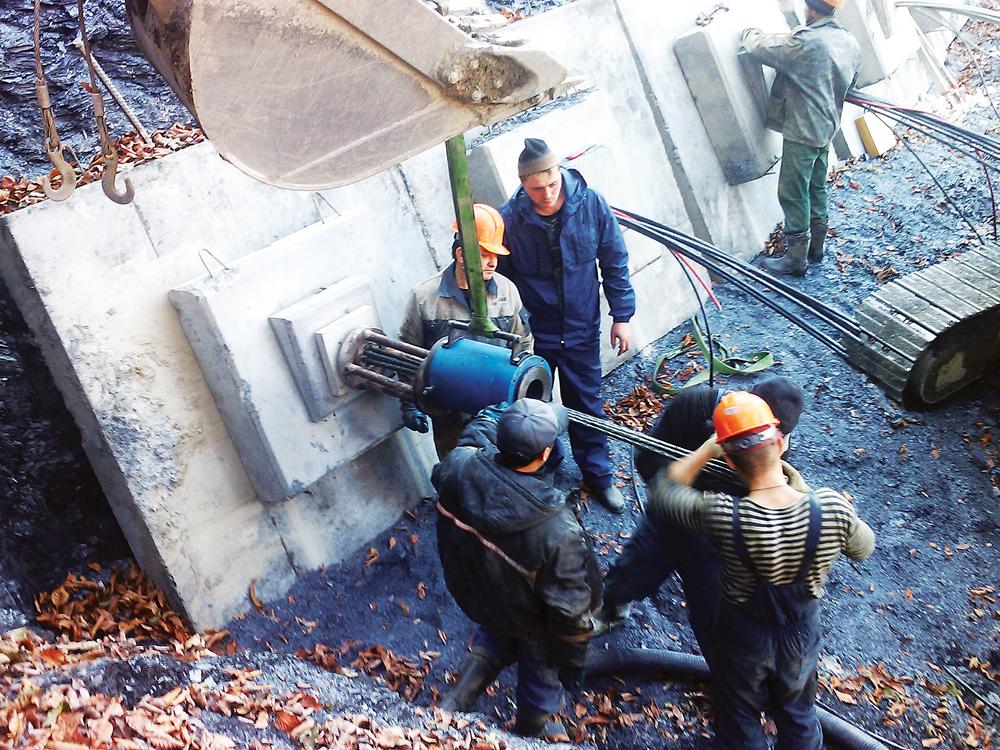

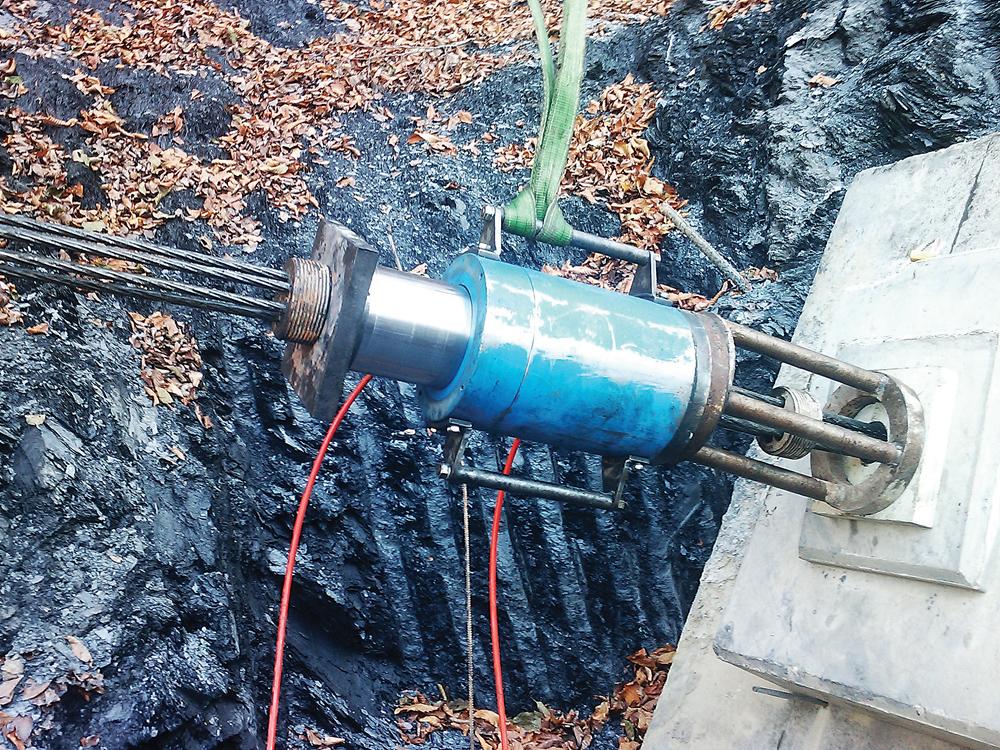

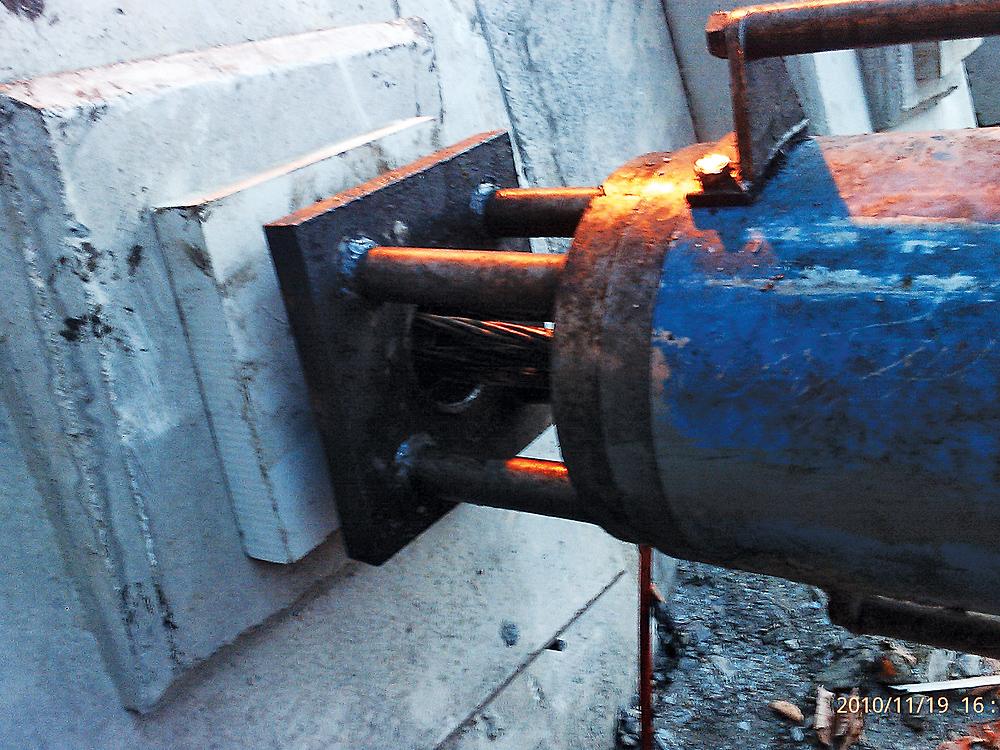

Работа с гидроцилиндром
