Стенды разрабатываются и изготовливаются согласно технического задания в соответствии с методикой испытаний погружных блоков, разработанной заказчиком. Обеспечивают отсутствие дополнительного подпора после достижения испытательного давления.

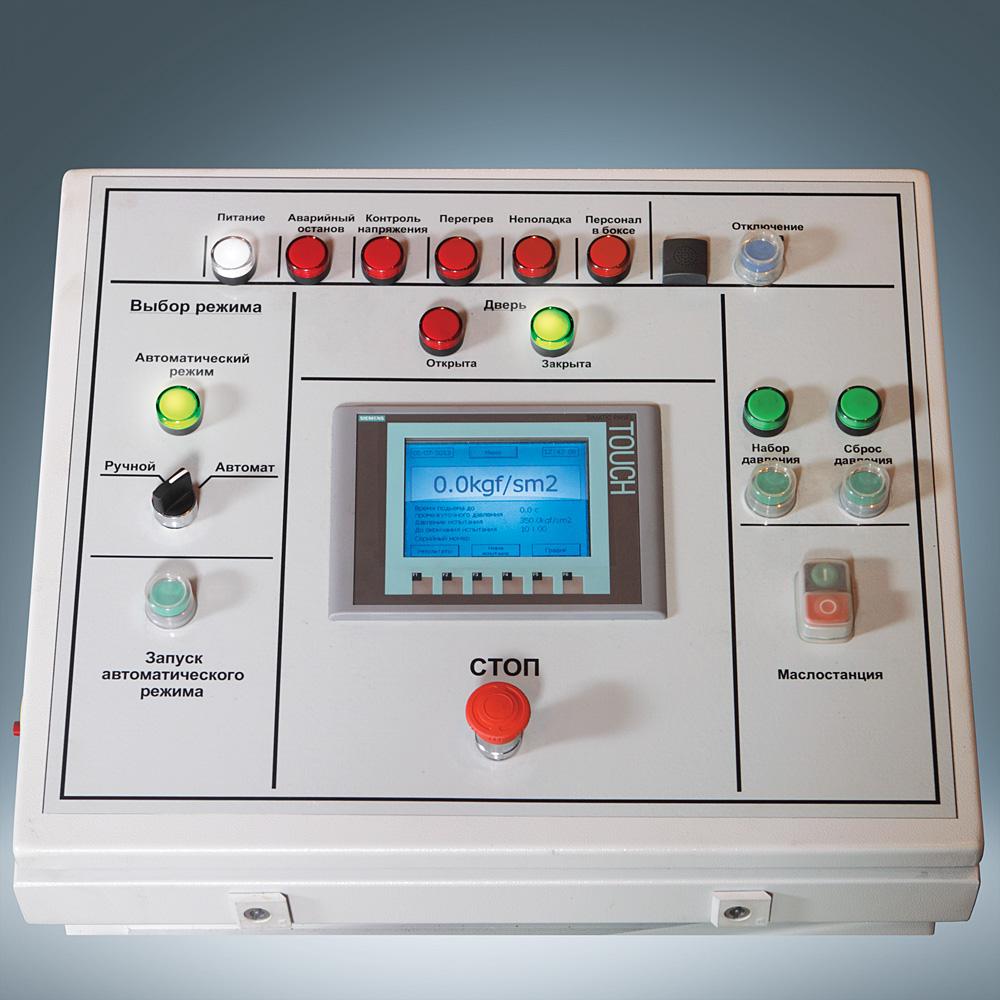

Конструкция стендов обеспечивает контроль работоспособности погружного блока в процессе проведения испытаний. Автоматизированная система управления и телеметрии обеспечивает автоматический набор давления до заданной величины с выдержкой испытуемого погружного блока при заданном давлении.

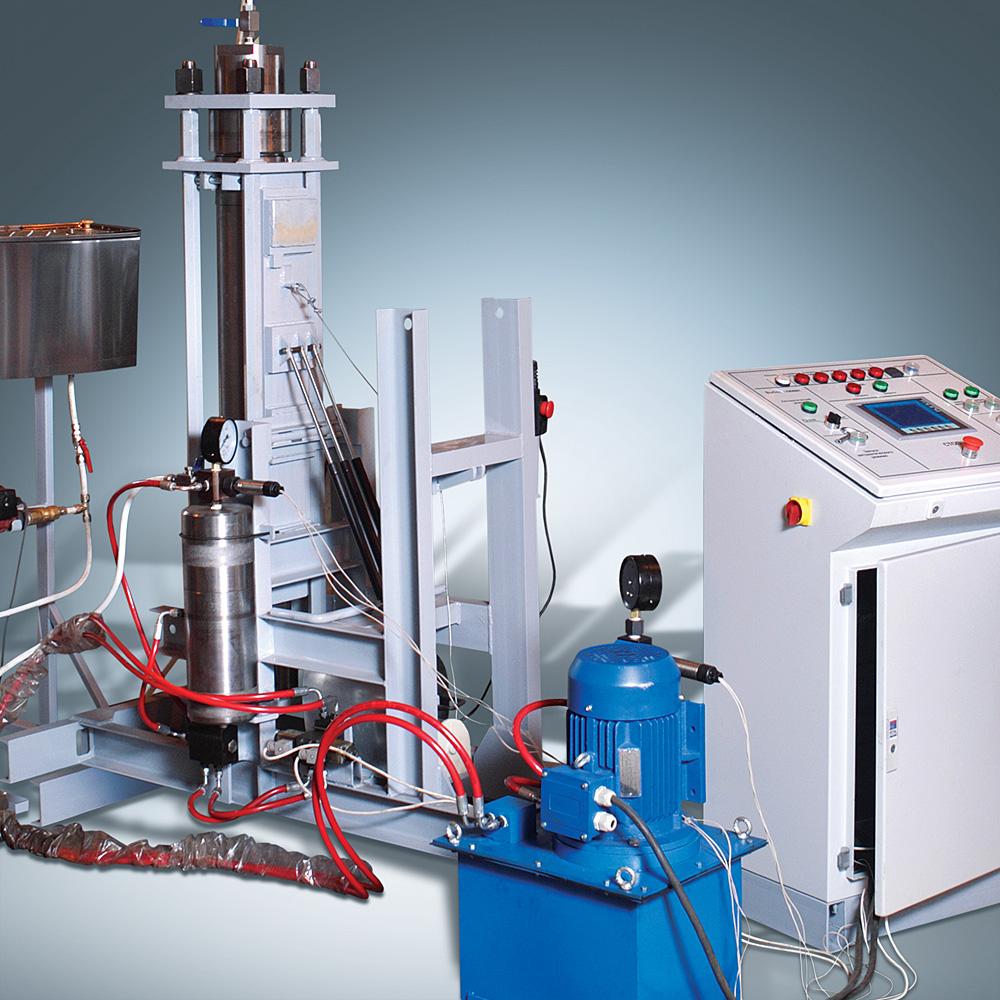

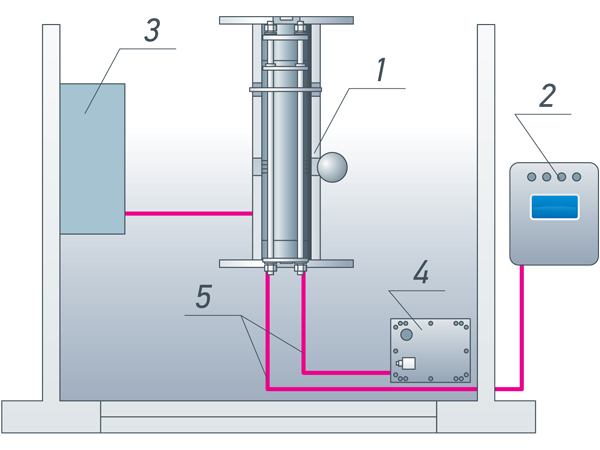

стенд СГИ-600А:

1. Стенд СГИ-001-000 2. Пульт оператора ПУ-1 3. Система заполнения СЗВ-001 4. Маслостанция МС-60-4 5. Магистрали высокого давления и телеметрии

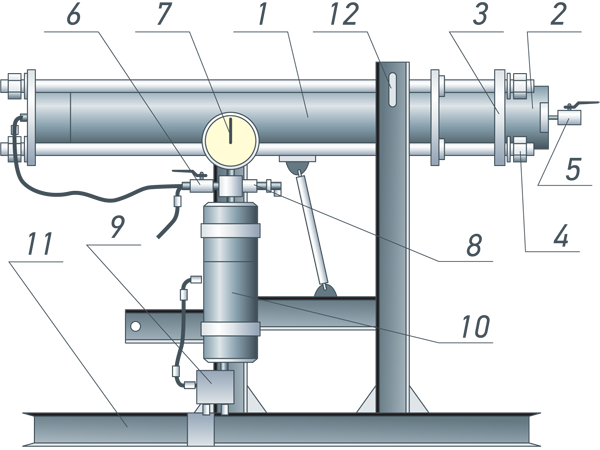

стенд СГИ-001-000:

1. Камера испытательная 2. Крышка съемная 3. Фланец прижимной 4. Гайка 5. Вентиль дренажный 6. Вентиль наполнительный 7. Манометр 8. Датчик давления 9. Гидрозамок 10. Камера раздела сред 11. Рама 12. Фиксатор камеры

Установка обеспечивает проведение испытания блоков на герметичность гидростатическим методом, способом внешней опрессовки (ГОСТ 24054-86). Блок полностью погружается в сосуд с дистиллированной водой (ГОСТ 6709-72), в сосуде создаётся избыточное давление 25, 35 или 60 МПа для блоков с рабочим давлением 25, 35 или 60 МПа соответственно, и выдерживается в течение не менее 10 минут. Блок считается прошедшим испытание, если падение давления после приложения составляет не более 5% от установленного давления.

Стенд обеспечивает автоматическую подачу выбранного давления, отсечку подкачки давления при наборе испытательного давления и возможность проверки работоспособности блока при подаче давления.

Технические характеристики:

• Размеры испытуемого блока (максимальные):
• диаметр – 105 мм
• длина –1240 мм.
• Испытательная среда – вода дистиллированная.
• Максимальное рабочее давление в испытательной камере — 650 ат(кгс/см2).
• Время заполнения испытательной камеры водой с помощью системы заполнения – 15 минут.
• Рабочее положение испытательной камеры – вертикальное. Горизонтальное положение служит для загрузки – выгрузки изделия.

Испытательная камера имеет гермовыводы для подключения блока ТМС к системе телеметрии. Конструкция испытательного стенда позволяет на этапе заполнения испытательной камеры производить удаление воздуха. Контроль за наполнением производится визуально с помощью прозрачной трубки, устанавливаемой на штуцер дренажного клапана.

Заполнение считается полным при отсутствии в дренируемой воде воздушных пузырей. Допускается наличие единичных пузырьков объемом не более 6 мм³. Полнота слива воды из испытательной камеры определяется визуально с помощью прозрачной трубки, установленной на линии заполнения водой и размещенной в зоне запорного вентиля камеры раздела сред.
