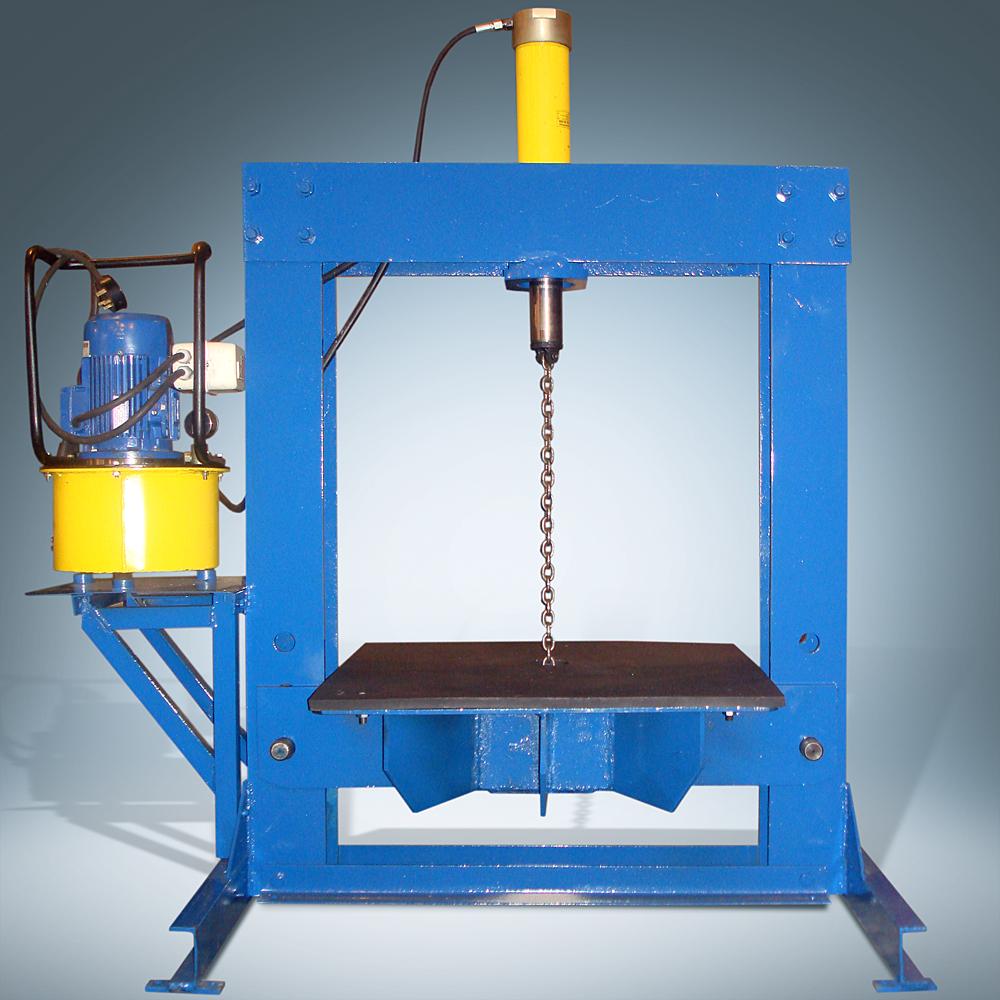

Прессы гидравлические серии ПГ
Прессы гидравлические серии ПГ предназначены для перепрессовки резиновых бандажей к электро— и автопогрузчикам.
Сравнительные технические характеристики:
| ПГ – 20 | ПГ – 30 | ПГ – 40 | |
|---|---|---|---|
| Усилие, тс | 20 | 30 | 50 |
| Ход штока, мм | 150 | 150 | 150 |
| Размеры рабочей зоны, мм | 350*420 | 500*1000 | 800*1000 |
| Рекомендуемый насос | НРПМ – 700/3 | ||
- Ход штока — 210 мм
- Возврат штока — гидравлический
- Максимальное давление рабочей жидкости — 630 кгс/см2
- Размер стола — 800х800 мм
- Высота рабочего проёма — 800 мм
- Электропривод маслостанции — 2,2 кВт, 950 об/мин, 380 В
- Габаритные размеры — 1700х800х800 мм
- Масса пресса — 930 кг
Пресс устанавливается на прочный фундамент с глубиной заложения, зависящей от грунта, но не менее 500 мм.

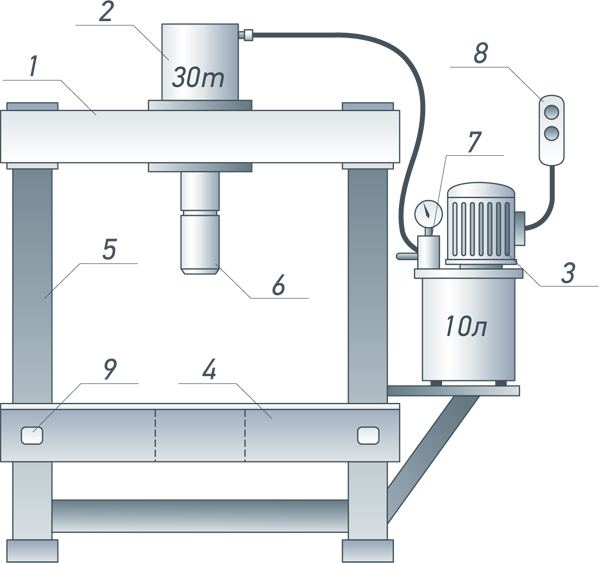

Устройство:
- Траверса
- Гидроцилиндр
- Электромаслостанция
- Рабочий стол
- Направляющие
- Упор
- Ручной гидрораспределитель
- Кнопочный пульт
- Палец
Подготовка к работе
Проверить уровень масла в баке маслостанции, при необходимости долить. Смонтировать все размонтированные во время перевозки детали и узлы. Подключить пресс к сети и надёжно заземлить его (см. паспорт на электромаслостанцию)
Подключая пресс к силовой сети необходимо поставить на щите предохранители. Для пуска электродвигателя маслостанции имеется кнопка «Пуск», при нажатии на которую замыкается цепь питания магнитной катушки пускателя. Остановка двигателя происходит при нажатии кнопки «Стоп», которая размыкает цепь катушки пускателя, в следствие чего сердечник якоря отключается, размыкая все контакты пускателя.
Для защиты электродвигателя от коротких замыканий служат плавкие предохранители, установленные потребителем на щите. Защита электродвигателя от перегрузок осуществляется при помощи теплового реле.
Проверьте работу гидроцилиндра и маслостанции на холостом ходу, для этого необходимо: нажав кнопку Пуск включить маслостанцию, повернув рычаг гидрораспределителя влево, а затем вправо, выдвинуть поршень гидроцилиндра в крайнее положение и вернуть обратно три-четыре раза.
Работа на оборудовании
Нажав кнопку «Пуск» включить маслостанцию, работая рукояткой гидрораспределителя, произвести необходимые работы по перепрессовке бандажей. По окончании работ, вернуть поршень гидроцилиндра в крайнее верхнее положение, рукоятку гидрораспределителя установить в нейтральное положение
