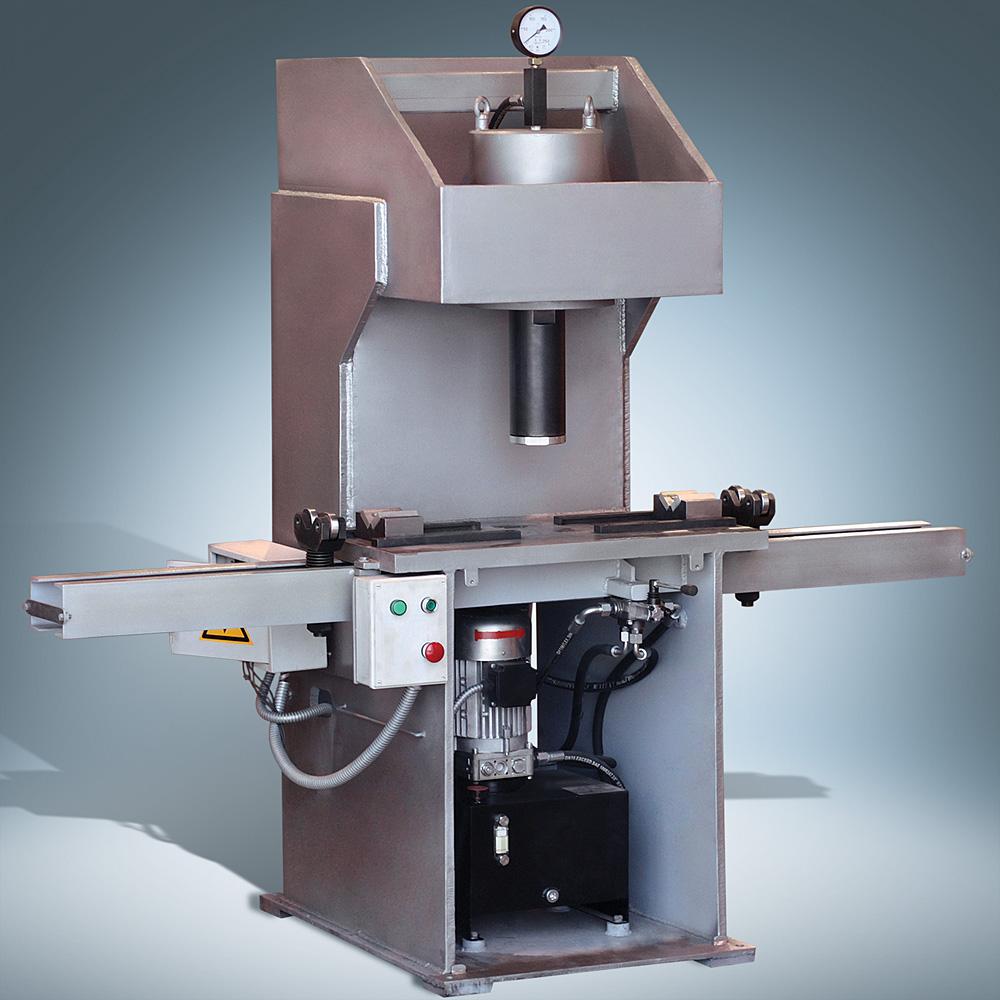

Гидравлическийи пресс-рихтовщик прг-50-150
Гидравлический рихтовочный пресс предназначен для рихтовки трубных заготовок и проката круглого сечения из углеродистой и легированной сталей, а так же из других металлов и сплавов.
Основные технические характеристики:
- Максимальное усилие — 50 тонн
- Ход штока — 150 мм
- Возврат штока — гидравлический
- Максимальное давление рабочей жидкости — 630 кгс/см2
- Размер стола — 800 х 400 мм
- Высота рабочего проёма — 500 мм
- Максимальный диаметр заготовки — 160 мм
- Электропривод маслостанции — 2,2 кВт, 950 об/мин, 380 В
- Габаритные размеры без направляющих — 1700 х 800 х 800 мм
- Масса пресса — 930 кг
Устройство:
- Станина
- Гидроцилиндр
- Электромаслостанция
- Рабочий стол
- Опорные призмы
- Упор
- Роликовые тележки
- Направляющие тележек
- Ручной гидрораспределитель
- Кнопочный пульт

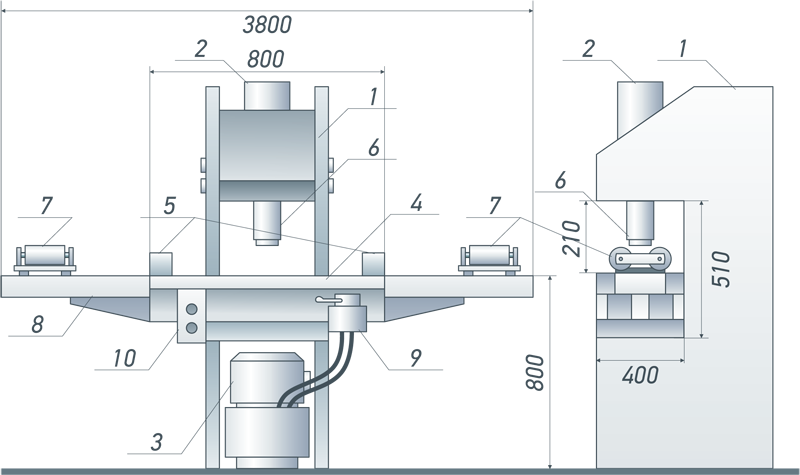

Станина (1) имеет коробчатую форму с усиливающим ребром внутри. На ней монтируются все узлы пресса. На верхней платформе станины закреплён гидроцилиндр (2). В нижней полости станины установлена электромаслостанция (3). В центре станины установлен рабочий стол (4) с призмами (5) и направляющие (8) с тележками (7). В правой части стола закреплён гидрораспределитель (9), соединённый с электромаслостанцией и гидроцилиндром рукавами высокого давления (РВД). В левой части стола установлен кнопочный пульт (10) с кнопками «Пуск» и «Стоп».
Фундамент
Пресс устанавливают и укрепляют анкерными болтами. Установка ведётся по уровню в продольном и поперечном направлениях с использованием 4 клиньев,расположенных с каждой стороны пресса.
После выверки фундаментные блоки заливают цементным раствором. Когда раствор затвердеет, гайки болтов затягивают окончательно, одновременно проверяя положение пресса уровнем.
После этого приступают к отделке наружных контуров фундамента со станиной. Глубину заложения фундамента выбирают в зависимости от грунта, но она должна быть не менее 500 мм.
Указания по технике безопасности
- Не разрешается допускать рабочего к прессу, не ознакомив его с правилами техники безопасности и данным руководством по эксплуатации.
- Запрещается производить ремонтные работа при работающем прессе.
- Нельзя допускать, чтобы рабочее место пресса было загромождено или залито скользкими жидкостями.
- Уходя от пресса рабочий должен отключать его от электросети.
Подготовка к работе
Перед пуском пресса необходимо:
- Проверить уровень масла в баке маслостанции, при необходимости долить.
- Смонтировать все размонтированные во время перевозки детали и узлы.
- Подключить пресс к сети и надёжно заземлить его ( см. паспорт на электромаслостанцию) подключая пресс к силовой сети необходимо поставить на щите предохранители. Для пуска электродвигателя маслостанции имеется кнопка «Пуск» при нажатии которой замыкается цепь питания магнитной катушки пускателя. Остановка двигателя происходит при нажатии кнопки «Стоп», которая размыкает цепь катушки пускателя, в следствии чего сердечник якоря отключается, размыкая все контакты пускателя. Для защиты электродвигателя от коротких замыканий служат плавкие предохранители, установленные потребителем на щите. Защита электродвигателя от перегрузок осуществляется при помощи теплового реле.
- Проверить работу гидроцилиндра и маслостанции на холостом ходу, для этого необходимо: нажав кнопку Пуск включить маслостанцию, повернув рычаг гидрораспределителя влево, а затем вправо, выдвинуть поршень гидроцилиндра в крайнее положение и вернуть обратно три-четыре раза.
Работа на оборудовании
Для производства рихтовочных работ необходимо положить заготовку на тележки, предварительно установив их на нужном расстоянии. Вращая заготовку в роликах и передвигая ее на тележках по направляющим, установить участок подлежащий рихтовке непосредственно под упор гидроцилиндра. Нажав кнопку «Пуск» включить маслостанцию, работая рукояткой гидрораспределителя, произвести правку заготовки на необходимую величину. По окончании работ, вернуть поршень гидроцилиндра в крайнее верхнее положение, рукоятку гидрораспределителя установить в нейтральное положение
Комплектность
В комплект поставки входит:
- Пресс-рихтовщик в сборе с гидроцилиндром и маслостанцией
- Направляющая 3800 мм ……. 1 шт
- Роликовые тележки ……. 2 шт
- Упор сменный ……. 2 шт
- Руководство по эксплуатации
Гарантии изготовителя
Изготовитель гарантирует соответствие пресса техническим характеристикам, при условии соблюдения потребителем правил его эксплуатации, хранения и транспортировки установленных техническими требованиями и настоящим паспортом.
Гарантийный срок эксплуатации — 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки.
*Изготовитель не несет гарантийных обязательств при внесении покупателем конструктивных изменений в устройство изделия.
